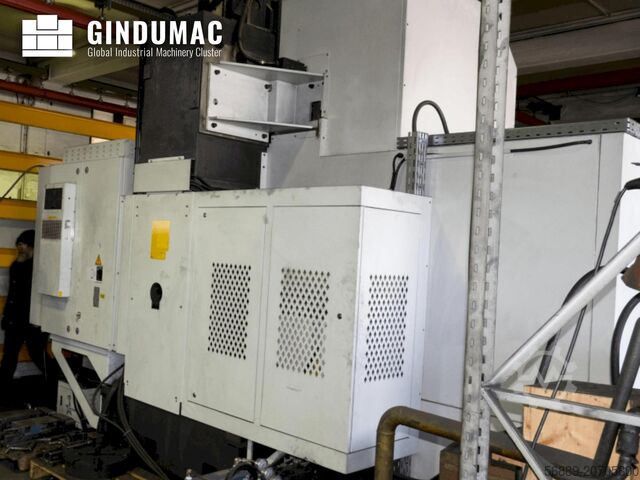

Centro de mecanizado vertical CNC

Akira Seiki HV-8A

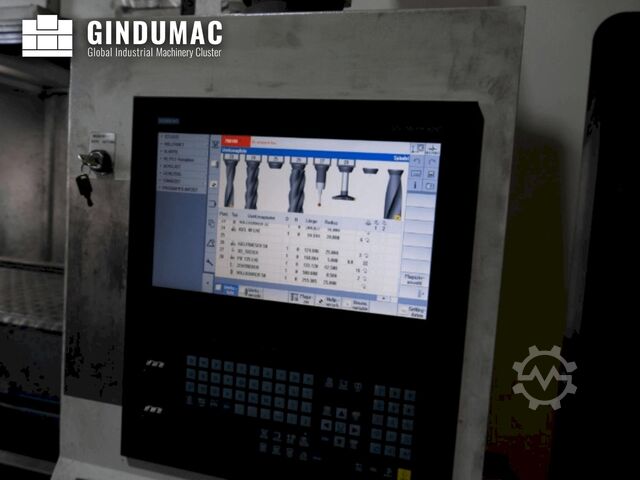

Año de fabricación: 2022, Estado: listo para usar (usado), Está disponible un centro de mecanizado vertical CNC Akira Performa con un contracojinete en el eje A. Recorrido X/Y/Z: 2060mm/850mm/815mm, distancia husillo-mesa: 120mm-935mm, dimensiones de la mesa X/Y: 2150mm/800mm, máx. Carga de la mesa: 3240kg. Potencia del husillo: 42kW, velocidad: 8000 rpm, portaherramientas: BT50, desplazamiento rápido X/Y/Z: 36 m/36 m/30 m/min, precisión de posicionamiento: 0,015 mm, repetibilidad: +/-0,005 mm. Posiciones de herramientas: 28, máx. diámetro de la herramienta: 100 mm/200 mm, máx. longitud de la herramienta: 350 mm, máx. Peso de la herramienta: 15 kg. Dimensiones de la máquina X/Y: aprox. 5000 mm/3550 mm, peso: aprox. 14500kg, control: Siemens 828. Documentación disponible. Es posible realizar una visita in situ. Fedpsv Ubqbsfx Ahgegf

Estado: muy bueno (usado), Año de fabricación: 2023, Funcionalidad: totalmente funcional, longitud de giro: 760 mm, diámetro de giro: 376 mm, potencia del motor del husillo: 22 W, velocidad del cabezal (máx.): 4.000 rpm, peso total: 6.100 kg, Máquina PUMA 2600Y Fecha de instalación: 02/2023 Herramientas adicionales: • Portaherramientas recto Capto C3: 2x Fgsdpfjywllyjx Ahgef • Portaherramientas a 90° Capto C3: 1x • Portapinzas ER20 Capto: 10x • Portapinzas ER32 Capto: 4x • Portaherramientas Weldon Ø20 a Capto: 1x • Estantería para herramientas Capto: 1x • Broca de plaquitas intercambiables: 1x Ø37 + 1x Ø19,5

Estado: muy bueno (usado), Año de fabricación: 2008, horas de funcionamiento: 40.255 h, Funcionalidad: totalmente funcional, A la venta se ofrece una DMG DECKEL MAHO DMF 220 linear, un centro de mecanizado universal de 5 ejes en diseño de bancada móvil. La máquina fue fabricada en 2008 y en 2022 fue modernizada completamente / retrofitted con un sistema Siemens Sinumerik 840D Solution Line. Equipada con licencia de operación simultánea de 5 ejes, tecnología de accionamientos Siemens Sinamics, panel de mando Siemens OP15 Black, panel de control MCP y volante electrónico. Datos técnicos: Fabricante: DMG DECKEL MAHO Modelo: DMF 220 linear Tipo de máquina: Centro de mecanizado universal de 5 ejes / Centro de mecanizado tipo bancada móvil Año de fabricación: 2008 Control: Siemens Sinumerik 840D Solution Line Modernización / Retrofit total: Actualización CNC/drives Siemens en 2022 Operación simultánea de 5 ejes: Licencia disponible Número de serie: 15115223244 Número de máquina: 2499093 Recorrido X: 2.200 mm Recorrido Y: 560 mm Recorrido Z: 720 mm Cono de herramienta: SK 40 Carga máxima de la mesa: 2.500 kg Rango de revoluciones del husillo principal: 20 - 14.000 rpm Potencia conectada: 80 kVA Corriente nominal máxima: 115 A Protección: 125 A Tensión de red: 400 V Frecuencia: 50 Hz Tensión de control AC: 230 V Tensión de control DC: 24 V Horas de encendido: aprox. 40.255 h Horas de trabajo/husillo: aprox. 13.082 h Tecnología CNC / de accionamiento: Eje X: Siemens Sinamics 160 A, 2 x módulo encoder SMC20 Eje Y: Siemens Sinamics 50 A, 2 x módulo encoder SMC20 Eje Z: Siemens Sinamics 80 A, 2 x módulo encoder SMC20 Eje B: Siemens Sinamics 25 A, 2 x módulo encoder SMC20 Eje A: Siemens Sinamics 25 A, 2 x módulo encoder SMC20 Eje de husillo: Siemens Sinamics 26 kW, 2 x módulo encoder SMC20 Panel de mando: Siemens OP15 Black Teclado MCP: Siemens Volante electrónico: Siemens Técnica de almacén de herramientas: Almacén A: Accionamiento servo de 400 W, motor servo de 400 W, cable de potencia de 10 m, cable encoder de 10 m Almacén B: Accionamiento servo de 400 W, motor servo de 400 W, cable de potencia de 10 m, cable encoder de 10 m Almacén C: Accionamiento servo de 400 W, motor servo de 400 W, cable de potencia de 10 m, cable encoder de 10 m Software / Licencias: Licencia de 5 ejes simultáneos Licencias de ejes Licencia de software de operador Equipamiento: Fgodpfeyuzg Hjx Ahgef Mesa giratoria integrada / sistema de puente giratorio Sistema de filtrado de cinta de papel Unidad de refrigeración/filtración Armario eléctrico Carenado integral Iluminación del área de trabajo Pupitre Siemens Estado: Máquina en estado cuidado Tecnología de control y accionamiento Siemens modernizada Operación simultánea de 5 ejes disponible

Estado: bueno (usado), CARACTERÍSTICAS GENERALES Ø máx. a rectificar 120 mm Ancho de la muela 250 mm Ø mínimo a rectificar 1 mm Ø muela de arrastre 304 mm Ø muela de trabajo 508 mm DIMENSIONES Y PESO Alto 1,700 mm Ancho 1,500 mm Largo 2,750 mm Peso 4,000kg CARACTERÍSTICAS ELÉCTRICAS Potencia motor cabezal muela 15 Kw Potencia motor cabezal portapi 1,8kw Potencia motor hidraulico 1,1kw Potencia total 20 kW Fjdpfx Aherpnf Asgjgf Voltaje 220/380 V

Estado: muy bueno (usado), Año de fabricación: 2001, longitud de giro: 8.000 mm, diámetro de giro sobre corredera de cama: 2.000 mm, peso de la pieza (máx.): 25.000 kg, diámetro de giro sobre la corredera superior: 1.550 mm, Diámetro de giro sobre bancada Ø 2000 mm Diámetro de giro sobre carro transversal 1550 mm Longitud de torneado 8000 mm Diámetro del agujero del husillo 150 mm Potencia del husillo 95 kW Ancho de bancada 1400 mm Barra de mandrinar Ø 260 mm Recorrido de la barra de mandrinar 200 mm Cono del husillo Métrica 80 Mk Peso de la pieza 25000 kg Potencia 95 A Fgsdpfjxxxbzox Ahgef Velocidad de giro 360 rpm Avance eje X 0 - 6000 mm/min. Avance eje Z 0 - 6000 mm/min. Tenga en cuenta: La información en esta página ha sido recopilada por nosotros con el máximo cuidado y, siempre que fue posible, obtenida del fabricante. La información se proporciona de buena fe, pero la exactitud no puede ser garantizada. En consecuencia, no representan una declaración ni condiciones contractuales. Le recomendamos verificar todos los detalles importantes.

Estado: usado, Datos técnicos Diámetro del plato: 1580 mm Diámetro máximo de torneado: 1700 mm Altura máxima de torneado (con soporte transversal): 1250 mm Fjdpfx Ahswyn Ntsgegf Altura máxima de torneado (con soporte lateral): 1160 mm Carga máxima sobre el plato: 12.000 kg Distancia máxima del plato hasta el borde inferior de la viga transversal: 1210 mm Distancia máxima del plato hasta el borde inferior del portaherramientas lateral: 980 mm Distancia máxima del plato hasta el borde inferior de la torreta: 1420 mm 18 velocidades de husillo: 2,8 - 140 rpm 18 avances: 0,063 – 3,15 mm/vuelta Consumo total de potencia: 55 kW Dimensiones aproximadas: 5300 x 3500 x 4100 mm Control: convencional

Estado: usado, CARACTERÍSTICAS TÉCNICAS - dimensiones de la mesa : 350 x 800 [mm] - ranuras en T : 7 - recorridos, x, y, z : 400, 400, 370 [mm] - velocidad del cabezal : 50 - 2240 [rpm] - velocidad de avance potenciómetro : 0 - 630 [mm/min.] EQUIPAMIENTO - visu de 3 ejes HENDENHAIN - placa de retención Fgodpeuhbxaofx Ahgof

Estado: revisado en el taller (usado), número de máquina/vehículo: 550-235-ELD, CARACTERÍSTICAS GENERALES Ø Máx. a laminar 41 mm Rango de Módulo máx/min. 1,5 / 0.39 Ancho máx. a laminar 92 mm Carrera máx. del carro portaherramientas 760 mm Largo máx. de la cremallera 610 mm Máx/min. diametral pitch 20/40-32/64 Fodpfod Nw Ttjx Ahgsgf Nº de Fabricación 550-235-ELD CARACTERÍSTICAS ELÉCTRICAS Potencia motor principal 15 Cv

Estado: muy bueno (usado), Año de fabricación: 2014, Recorrido en X 2500 mm Recorrido en Y 3000 mm Recorrido en Z 1250 mm Control HEIDENHAIN iTNC530 Velocidad del husillo - infinitamente variable 22000 rpm Eje C ±300° Cabezal basculante ±110° Portaherramientas HSK 63 A Cambiador automático de herramientas de 50 posiciones Potencia total requerida 130 kW Peso de la máquina aprox. 53,5 t Espacio requerido aprox. 7,6 x 7,3 x 5,7 m Esta ZIMMERMANN FZ33c está disponible de inmediato y en buen estado. - Husillo NUEVO instalado hace 6 meses Descripción: Datos técnicos de la instalación y áreas de trabajo Eje X 2500 mm Eje Y 3000 mm Eje Z 1250 mm Eje A ±110° Eje C ±300° Incluye sensor de vibración Incluye sensor de temperatura de rodamientos Incluye paso giratorio para suministro interno de taladrina (IKZ) Control de trayectoria de 5 ejes: Heidenhain iTNC 530/manivela HR520, pantalla TFT color de 15” Sistema de extracción LTA Industrial Air Cleaning Fjdpfx Ahjzak Hgegegf Cubierta del área de trabajo Cambiador automático de herramientas de 50 posiciones, tipo cadena, situado detrás de la máquina Extractor de virutas, descarga 60° a la izquierda, frontal ¡No dispone de palpador de medición! Blum Láser para medición de herramienta “Control NT-Micro” Mesa de fijación Longitud x Ancho x Altura 2500 x 3250 x 400mm Carga máxima de mesa 8000 kg/m² (máx. 16000 kg) Ranuras en T, dispuestas longitudinalmente 18H12 Distancia entre ranuras en T 250 mm Dimensiones y pesos Espacio requerido (sin periféricos) aprox. 7600 x 7300 x 5650 mm Peso total aprox. 53500 kg Datos eléctricos Tensión (trifásica) 400 V Frecuencia 50 Hz Conexión de aire comprimido (por parte del cliente) Presión necesaria 6 bar Consumo promedio de aire aprox. 15 m³/h (dependiendo del equipamiento de la máquina) Accionamientos ejes lineales Velocidad de avance X, Y, Z eje: 60 m/min Aceleración ejes X, Y, Z: hasta 5 m/s² Accionamientos ejes rotativos – VH30 Velocidad de avance ejes A, C: 360 °/s Aceleración ejes A, C: 700 °/s² Resolución ejes A, C: 0,0001° Precisión ejes lineales – según VDI/DGQ 3441 Precisión de posicionamiento Eje X: P= 0,026 mm Eje Y: P= 0,028 mm Eje Z: P= 0,020 mm Repetibilidad Eje X: Ps= 0,015 mm Eje Y: Ps= 0,016 mm Eje Z: Ps= 0,010 mm Resolución del sistema de medición (interpolada) Ejes A, C: 0,0001° Precisión ejes rotativos – VH30 Precisión de posicionamiento ejes A, C: P= 12” = 0,0033° Repetibilidad ejes A, C: Ps= 8” = 0,0022° Cabezal fresador VH30 Cabezal fresador de 2 ejes: VH30, Husillo de fresado Siemens Weiss Potencia del husillo S1 (100% ED): 60kW, Velocidad del husillo: 22.000 rpm, 95Nm, HSK-A63 Dimensiones exteriores del cabezal L x A: aprox. 500 x 600 mm Par nominal ejes rotativos (control): A: mín. 1200 Nm, C: mín. 1047 Nm Bloqueados: ejes A y C: 3000 Nm (Lubricación permanente con sistema automático de relubricación) Eje de basculación – punta del husillo: 326 mm Portaherramientas HSK 63 A Sujeción de herramienta por muelle Liberación de herramienta: hidráulica Peso máximo de herramienta permitido: 4,5 kg (según fabricante) Suministro de refrigerante: exterior e interior Suministro de refrigerante/lubricante (emulsión) en la parte frontal del husillo con sistema de filtrado por banda Volumen 1500 l Bomba 1: 40 l/min a 20 bar Bomba 2: 20 l/min a 40 bar Aire de soplado en la parte frontal del husillo de fresado

Año de fabricación: 1981, Estado: muy bueno (usado), diámetro de la placa frontal: 1300 mm Fgedpfsk Dz N Isx Ahgsf diámetro máximo de torneado: 1100 mm rango de diámetros de torneado: 460-1250 mm
