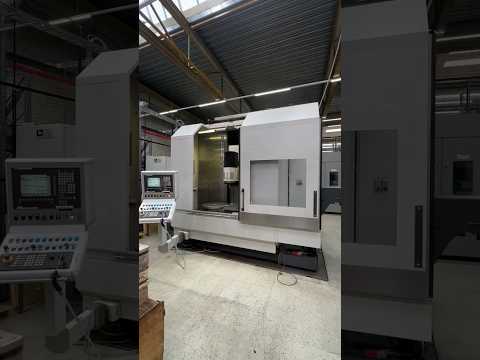

Centro de mecanizado de 5 ejes

Matec 30 HVK

Año de fabricación: 2014, Estado: como nuevo (usado), Matec 30 HVK Rango de trabajo X 1300 (1500) mm Campo de trabajo Y 600 (800) mm Rango de trabajo Z vert. 675 (975) / hor. 800 (1100 con Y=800) mm Distancia husillo / mesa vert. 0-675 (975) / hor. 175-975 (1275) mm Husillo de trabajo - DIN 69871 (HSK 63A) 15.000 rpm Potencia motriz 16 (30) kw al 40% ED Lhodpfxel D Nc Te Adnec Par máx. 100 (190) Nm a 40% ED Avance rápido 30 (48/100 con accionamiento lineal) m / min. Peso de la máquina 15 toneladas Control Siemens

Estado: usado, Año de fabricación: 2005, Torno Mazak QTN 200, año de fabricación 2005 Mazatrol 640T Plato 210 mm Kitagawa BB 208 Paso de husillo 65 mm Longitud de torneado 500 mm Lhodpfexgpqpex Adnjc Diámetro de torneado 380 mm Contrapunto Sonda de herramienta

Estado: usado, Detalles técnicos: Número de ejes controlados: 6 Peso de la pieza: 20 t Tiempo de funcionamiento/tiempo de funcionamiento: 4290 h Control: YASKAWA Requisito de energía total: 35 kVA Peso total aprox.: 2000 kg Dimensiones L x An x Al: Sistema de soldadura por robot: 2,7 x 1,1 x 2,0 m Dimensiones del armario de control: L:700 x W:800 x H:2000 mm El sistema de robot de soldadura consta de: Información sobre el robot: -6 direcciones diferentes de movimiento -Carga útil máxima 20 kg. -Curvas de trabajo: curva de rotación=1717mm, altura de rotación=1417mm; Ancho de giro = 2072 mm -Brazo del eje giratorio: rotación del eje S=+/-180°, antebrazo del eje L=+1550°/-110°; Brazo superior del eje U=+255° / -165° -Ejes de rotación de la muñeca: giro del eje R=+/-200°, giro del eje B=+230°/-50°, rotación del eje T=+/-360° -Velocidad del eje giratorio: eje S y eje L = 170°/s; Eje U 175°/s; Eje R y eje B 355°/s; Eje T 525°/s -pares admisibles: eje R y eje B=39,2 Nm; Eje T 19,6 Nm Información sobre la máquina de soldar: -Fronius, soldadura TIG, (corriente continua y alterna), 3 A/10,1 V - 300 A/22,0 V, refrigeración por agua, clase de protección IP23 Información sobre el dispositivo de mesa: -Soporte de mesa Ø 600 mm, giratorio 360°, giratorio 90° derecha/izquierda Información de alimentación de alambre: -Fronius, tipo KD 7000, avance 0,2 - 22 m/min., clase de protección IP23, tensión U1 230 V Lhodpsu Nwfbjfx Adnsc Dispositivo de control manual Gabinete de control identificación. *

Estado: bueno (usado), Año de fabricación: 2007, 1 rectificadora CNC de herramientas usada Marca: Schneeberger Modelo: Corvus GDS 650 Año de fabricación: 2007 Control CNC: FANUC 160i Software: Quinto 4.3 Opciones de software activadas (números de opción): 1, 2, 19, 21, 22, 30, 31, 32, 35 - Robot de carga Fanuc - Sistema de refrigeración Recorridos: Eje X: 650 mm Eje Y: 300 mm Eje Z: 300 mm Eje C ángulo de giro: +150°/ -60° Eje C’ ángulo de giro: +/- 180° Husillo de rectificado: Diámetro de muela hasta 250 mm Velocidad: 0 – 10.000 rpm Potencia máxima del husillo: 26 kW Portaherramientas HSK 80 Nº máximo de muelas: 6 Cabezal porta piezas: Vmax: 180°/s Potencia del motor: 1,6 kW Portaherramientas ISO 50 Precisión (resolución): Resolución de ejes lineales: 0,001 mm Eje C: 0,001° Dimensiones: Longitud: 3.100 mm Anchura: 1.915 mm Altura: 2.190 mm Lodpsu A Dn Nofx Adnehc Peso: 8.500 kg Eje U integrado con luneta, cilindro de sujeción y contrapunto Sistema de carga de 6 palets (diámetro de 3 a 32 mm) 64 casquillos plásticos Datos técnicos sujetos a errores

Estado: bueno (usado), Año de fabricación: 2000, número de máquina/vehículo: 13639, Control Heidenhain Vía X 1.200 mm Vía Y 800 mm Vía Z 500 mm Husillo principal: Velocidad 16.000 rpm Potencia de accionamiento - husillo principal 17 kW Husillo Portaherramientas Tipo HSK63 Diámetro del husillo en la parte delantera Rodamiento 70 mm Cambiador de herramientas mejorado Tamaño: 100 Mesa redonda giratoria: Diámetro de la mesa redonda 800 mm Rango de giro A: -15 / + 97° rango de giro C: 360° carga máx. de la mesa aprox. 1.000 kg diámetro máx. de la herramienta 80 mm paso de herramienta máx. con caja vecina libre 125 mm longitud máx. de la herramienta 300 mm peso máx. de la herramienta 8 kg Ljdpfsinh Rqjx Adnjhc Avances: Respuesta rápida ( X / Y / Z ) 30 m/min Potencia total requerida 31 kVA Peso de la máquina 15 toneladas Espacio necesario aprox. 6,0 x 5,0 x 3,6 m otros equipos - Documentación - Transportadores de virutas - Compensación térmica electrónica Eje Y + Eje Z

Estado: usado, Año de fabricación: 1994, Funcionalidad: totalmente funcional, Equipamiento: ajuste continuo de la velocidad de rotación, documentación / manual, Fresadora Jobs de 5 ejes. Tipo Jomach 143. CNC Fidia. Año 1994. Recorridos: X4000 Y2700 Z1250. Eje A 190°. Eje C continuo. Eje B. Eje W. Precio: 85.000 €. Lhjdpsxr I Scsfx Adnec

Estado: usado, Año de fabricación: 2006, Funcionalidad: totalmente funcional, número de máquina/vehículo: 0728, X = 5.000 mm Y = 1.025 mm Z = 1.100 mm / Horizontal Z = 1.000 mm / Vertical Lsdpfx Adexgnfxjnohc - Cabezal basculante NC, ajuste continuo +/- 105 grados como eje CNC para mecanizado horizontal y vertical, precisión de división +/- 5 segundos - Control Heidenhain iTNC530, disco duro con aprox. 21 gigabytes de uso libre - Husillo motor HSK100, rango de revoluciones 20-8.000 rpm, potencia de accionamiento 44 kW, 350 Nm - Mesa giratoria NC SKH 4/630 Plato horizontal Diámetro del plato 630 mm Altura estándar 300 mm Precisión de división +/- 12" Carga de transporte máxima 900 kg Par tangencial máximo a 63 bar 2400 Nm Incluye motor (AC) con sistema de medición rotativo integrado e inmovilización hidráulica, e incluye eje CNC adicional - Mesa giratoria NC SKH-NC 9/1450 Plato horizontal Diámetro del plato 1450 mm Precisión de división +/- 12" Sin sistema de medición directa Carga de transporte máxima 5.000 kg Par tangencial máximo con inmovilización 16.000 Nm Incluye motor (AC) con sistema de medición rotativo integrado e inmovilización hidráulica, e incluye eje CNC adicional Incluye revestimiento especial para mesa giratoria de diámetro 1450 mm Diámetro de círculo de giro 1500 mm ¡No es posible la operación de torneado! - 60 posiciones para herramientas - Recinto de área de trabajo completamente cerrado con techo - Fuelle con lamas de acero - Sistema de medición directa para mesa giratoria NC, precisión de división +/- 5 grados - Sistema de medición lineal directo en los ejes X, Y, Z - Transportador de virutas - Pistola de limpieza - Engrase centralizado de aceite - Iluminación del área de trabajo con 6 puntos - Elementos de montaje - Palpador 3D con radiofrecuencia - Sistema de medición de herramientas para medir y verificar herramientas de corte en la máquina, TT140 - Sistema de fijación de punto cero Unilok ESM 130 36 uds. integradas en la mesa de la máquina 16 uds. integradas en el plato de la mesa giratoria de 1450 mm de diámetro 4 uds. integradas en el plato de la mesa giratoria de 630 mm de diámetro

Estado: como nuevo (artículo de exposición), Año de fabricación: 2025, Sistema de limpieza ultrasónica ULTRA200 Lodev U A Izjpfx Adnehc Dimensiones de la plataforma utilizable: 850 x 450 mm Máx. altura útil: 400 mm máx. peso de carga: 100 kg Volumen: 380 litros + 55 litros (separador de aceite) Calefacción: 2 x 4 kW Fabricado íntegramente en acero inoxidable aislamiento térmico y acústico Dimensiones exteriores aprox.: L 1.500 x An 950 x Al 1.750 mm Control Fab. Fatek, HMI Fab. Weintek Carga eléctrica conectada: 10,55 kW incluido: - Elevador de mercancías neumático automático - Separador de aceite/desgrasante de superficies para mantenimiento de baños - Transductor ultrasónico sumergible como sonido bidireccional - Potencia: 2.000 vatios eff. / 4.000 vatios pico - Multifrecuencia: 20 kHz / 40 kHz - pistola de soplado manual Sistema de demostración del Centro Tecnológico Glogar, disponible de inmediato

Estado: usado, Año de fabricación: 2014, Detalles técnicos: Diámetro de rectificado máx.: 3-220 mm Anchura del disco de control: 500 mm Anchura del disco de rectificado máx.: 500 mm Peso de la máquina aprox.: 16 toneladas. Espacio necesario aprox.: 12 x 10 x 8 m. Diámetro del disco de rectificado mín./máx.: 420-610 Diámetro de la muela abrasiva x anchura - interior: 304,8 x 500 mm Diámetro del disco de control mín./máx.: 300-350 mm La máquina está diseñada actualmente para el rectificado por penetración Rectificado sin centros con entrelazado y PPM Marposs; Güdel El rectificado con JUPITER significa rectificado cilíndrico sin centros, a petición también con CBN. JUNKER combina este método de rectificado cilíndrico con muelas de CBN, lo que supone considerables ventajas de productividad gracias a la larga vida útil de la muela, especialmente para grandes cantidades. A esto se añade la eliminación simultánea de material de todo el Schleswig-Holstein, lo que garantiza tiempos de mecanizado notablemente reducidos tanto en la producción de grandes volúmenes como para lotes pequeños. El proceso de rectificado con JUPITER Para el rectificado sin centros existen dos procesos de rectificado: el rectificado pasante y el rectificado por penetración. Ambos procesos son posibles con la JUPITER. Campos de aplicación Lijado pasante: Pasadores y cuerpos de cojinetes, segmentos grandes, segmentos pequeños, piezas de pistón (p. ej. para compresores), ejes de diámetro constante, vástagos de pistón (p. ej. para amortiguadores), pistones pequeños para hidráulica e inyección, alambres y vástagos de precisión, pasadores de pistón. Campos de aplicación del rectificado por penetración: Lhedpjt Uw Avofx Adnjc Ejes de rotor, piezas de engranaje, superficies de apoyo de árboles de levas, piezas tubulares para árboles de levas montados, juntas universales, piezas de aguja para sistemas de inyección, vástagos de válvula, rodillos de barril. *

Estado: bueno (usado), Año de fabricación: 2012, alcance del brazo: 2.696 mm, modelo de controlador: KR C4, Robot KUKA Modelo: KR 90 R2700 pro Especificaciones técnicas Alcance máximo: 2696 mm Carga útil nominal: 90 kg Carga adicional nominal para carrusel/brazo articulado/brazo: 0 kg / 0 kg / 50 kg Carga total nominal: 140 kg Repetibilidad de la posición (ISO 9283): -/+ 0,06 mm Número de ejes: 6 Posición de instalación: Suelo Superficie: 830 mm x 830 mm Peso: aprox. 1058 kg Datos del eje Rango de movimiento A1: -/+ 185 ° A2: -140 / -5 ° A3: -120 / 155 ° A4: -/+ 350 ° A5: -/+ 125 ° A6: -/+ 350 ° Velocidad con carga útil nominal A1: 136 °/s A2: 130 °/s A3: 120 °/s A4: 292 °/s A5: 258 °/s A6: 284 °/s Condiciones de funcionamiento Temperatura ambiente de funcionamiento: 10 °C a 55 °C (283 K a 328 K) Control: KR C4 Ledpfx Ajtpwxljdnohc
